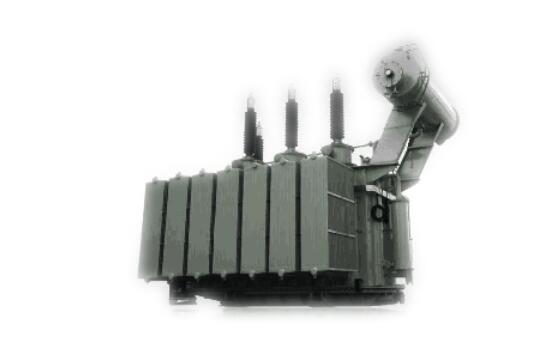

110kV產品結構及工藝特點

我公司生產的110kV級系列油浸式電力變壓器產品引進國外先進的技術及其裝備，廣泛消化吸收國外著名公司的制造經驗，并結合本國實際，開發出滿足我國城鄉電網運行特點的高品位電力變壓器產品。
       產品結構特點：
       線圈：高壓線圈采用糾結—連續式或內屏—連續式，以改善沖擊電壓下線圈縱向電容分布；線圈均為導向油循環結構，降低繞組溫升，產品設計壽命30年；線圈內硬支撐，雙燕尾墊塊撐條，上下端絕緣為整塊平臺壓板，機械強度高，抗突發短路能力強；線圈內部絕緣件、器身絕緣件均圓角去毛，減少局部放電量。
器身：采用整體組裝、恒壓干燥，保證線圈均勻收縮且回彈少，有效提高變壓器的電氣強度和抗短路能力。
    鐵芯：采用高導磁優質取向冷軋硅鋼片，無孔綁扎，框架式結構，D形鐵軛結構為線圈提供大面積平臺，階梯級多級接縫，德國進口喬格線剪切，確保鐵芯毛刺小于20μm，減小了空載損耗，降低了空載電流及噪聲水平。
    油箱：分鐘罩式和桶式結構兩種。整板折彎瓦楞箱壁；所有密封均為止口限位密封；箱內外金屬件均圓角去毛，焊縫及密封處經三次檢漏試驗（熒光、正壓、負壓試漏）；油漆按家電防銹要求制作。
總裝：所有組件廠內預裝，配套發運，用戶使用手冊裝訂成冊。
